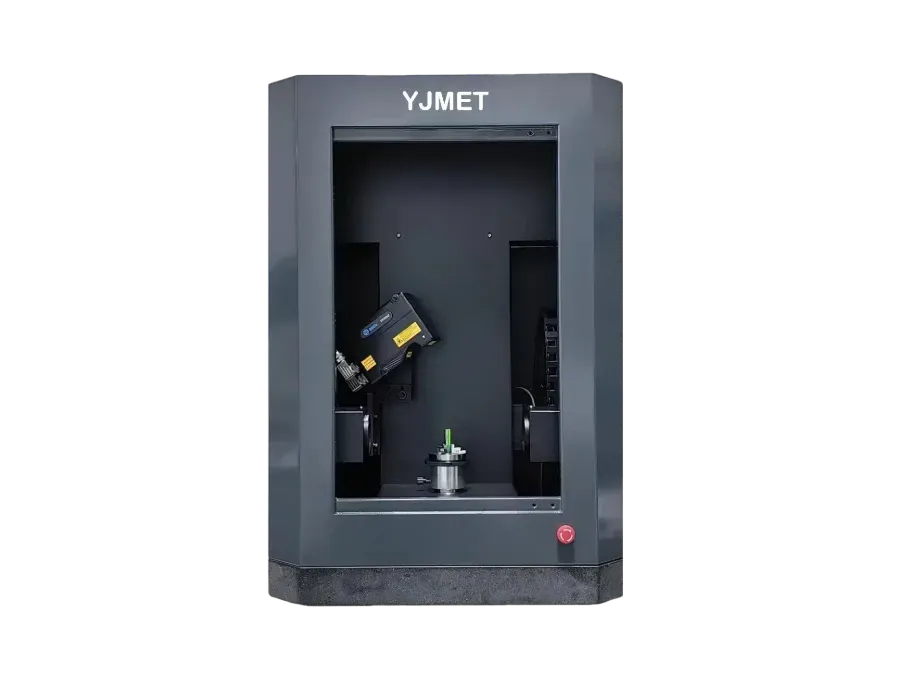

光学螺纹测量仪
中国、德国研发团队共同开发，结合国内本地化工程、应用落地，通过独特的设计及核心技术优势打造国内首款纯光学螺纹测量仪，用于非接触、高精度地检测外螺纹的各项参数，测量速度极快，可在数秒内完成多个参数测量。
-
结构设计
整机采用高精度花岗岩材质基座及立柱，相较于钢铁和铝质立柱，展现了更卓越的热稳定和机械性能。搭配高精度直线导轨和高分辨率（0.0001mm）光栅尺读数头，实现螺纹高精度快速测量。
-
专用测量软件
远届测控独有的专用螺纹测量软件，可在极短的时间内测量几乎所有螺纹的关键几何参数，包括但不限于：
螺距
大径
小径
中径
牙高
牙底半径
升角
螺旋角
牙型角
右侧角
左侧角
圆度 / 圆柱度
-
技术特点
01 高精度花岗岩材质基座及立柱
采用低热膨胀系数的花岗岩作为材料，展现了卓越的热稳定和机械性能，其低热膨胀系数确保了在温度波动的环境中依然能保持尺寸的恒定，从而为精密测量仪器提供了坚实的基础。
02 光学系统：大视野高分辨率远心工业镜头及矩阵相机。
2500万像素高分辨率CCD相机，影像明亮而清晰，搭配大视野远心透射光源及双远心镜头，结合精密运动控制系统，对螺纹轮廓进行光学扫描。
03 高分辨率光栅系统
德国HEIDENHAIN (RSF)数字光栅系统（测量数显），分辨率为0.0001 mm。
04 测量范围广，功能全面
通常覆盖广泛的螺纹尺寸，如外螺纹：M1 ~ M100 甚至更大，可根据客户需求定制。不仅能测单一参数，更能进行综合评定，符合现代几何公差标准。
05 测量速度快，效率高
一次装夹，数秒内即可完成所有参数测量，远超传统接触式螺纹量规。
06 自动测量，数据可追溯
自动识别螺纹轮廓，与标准（ISO、DIN、GB等）或自定义公差带进行比较，自动判定OK/NG；自动生成详细的测量报告（PDF, Excel），支持SPC统计分析。
所有测量数据电子化保存，便于质量追溯和分析。
07 非接触测量
不会对螺纹表面造成划伤或压力变形，尤其适合软质、涂层、抛光、高光洁度螺纹。
08 高精度
测量精度达微米级，能满足高精度制造的需求。
09 智能解决方案
可根据客户需求，选配专用非接触激光测头，对紧固法兰内倾角和根部圆弧进行测量。
可集成机器人自动上下料，构成全自动螺纹测量站。
适用于生产线100%在线检测或大批量抽检
为您提供专业、精准、快速、高标准的解决方案，期待您与我们联系！
