光学轴类测量仪

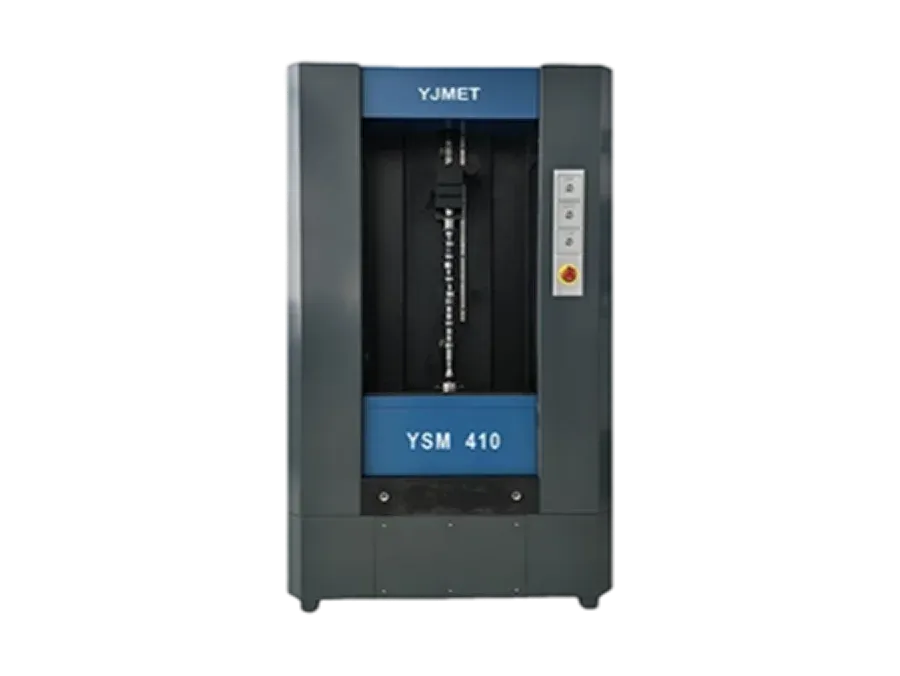

YSM光学轴类测量仪是远届测控设备（青岛）有限公司专为回转体零件开发的纯光学测量设备，主要用于轴类零件（如汽车传动轴、精密轴承、航空航天部件等）的几何尺寸、形位公差的测量，可以帮助客户在所有条件和环境中安全快速测量不同长度、直径的轴和车削类等回转体零件的几何尺寸。
-
YSM结构设计
整机采用高精度花岗岩材质基座及立柱，相较于钢铁和铝质立柱，展现了更卓越的机械性能。花岗岩的稳定性极高，其低热膨胀系数确保了在温度波动的环境中依然能保持尺寸的恒定，从而为精密测量仪器提供了坚实的基础。测量系统的高精度导轨安装在稳定的大理石座上，工件在可调尾架和带环形光栅的精密主轴之间装夹，具有稳固的结构。
-
本地化落地与德国技术结合
YSM轴类测量仪融合德国研发团队近20年精密测量技术沉淀，结合国内本地化研发与工程、应用落地，通过独特的设计、核心技术优势时刻保持国内技术领先，为用户现场提供稳定、可靠的测量结果，帮助用户在质量控制、提升生产效率和推动智能制造方面发挥重要作用。
-
专用测量软件(Haycise)
Haycise测量软件为轴类测量仪专用软件，软件功能强大、操作简便，能够在多种复杂的测量任务中表现出色，是提高生产和检测效率的理想工具。其界面设计简洁直观，易于上手和操作。采用先进的算法，确保测量结果的高精度和可靠性。
直径测量：静态直径，最大直径，最小直径；动态平均直径，动态最大/最小直径。
长度测量：水平距离，竖直距离，点到线的距离。
角度测量：任意两条线的夹角。
圆弧测量：任意过渡圆弧的半径。
圆度测量：同轴度，圆度、跳动，圆柱度。
光学端面跳动测量、接触式端面跳动测量（选配项）。
几何测量：直线度，垂直度，平行度。
螺纹测量：螺距、螺纹大径、螺纹小径、螺纹中径。
凸轮测量（选配项）：基圆半径、最大凸轮高度（升程）、相位角度。
几何计算：任意两个数值的加、减、乘、除以及平均值计算。
实时测量：对实时显示图像进行静态的点、线、角度的测量，以及动态跳动、垂直度的测量。
构造功能：基于图形的零件视图结构，可生成常见的构造类型，以提供对空间特征的创建和访问。支持的构造类型包括：线线交点、线弧交点、圆弧交点、切点、圆弧圆心等。
-
技术特点
01 高精度花岗岩材质基座及立柱
采用低热膨胀系数的花岗岩作为材料，相较于钢铁和铝质立柱，展现了更卓越的机械性能。花岗岩的稳定性极高，其低热膨胀系数确保了在温度波动的环境中依然能保持尺寸的恒定，从而为精密测量仪器提供了坚实的基础。
02 光学系统：大视野高分辨率远心工业镜头及矩阵相机。
大视野远心透射光源及双远心镜头。
2500万像素高分辨率工业面矩阵相机，影像明亮而清晰；矩阵相机可以在工件单次旋转中扫描超过一千个单独的圆圈，而且速度非常快。区别于线扫相机，本机独有实时图像显示窗口，可以在该窗口对实时显示的图像进行分析测量。如静态的点、线、面投影的测量，以及动态跳动等的测量。
03 强大的构造功能
基于图形的零件视图结构，可生成常见的构造类型，以提供对空间特征的创建和访问。支持的构造类型包括：交点、切点、延长线、圆心等。
04高分辨率光栅系统
德国HEIDENHAIN (RSF)数字光栅系统（测量数显），分辨率为0.0001 mm，包括电子校正。
05 适用于多种场景的夹紧装置
借助 MK 2 底座，YSM可以使用适当的夹紧装置进行任何测量。顶尖支架具有快速释放功能，可以用一只手轻松调节。
06 自动测量
所有特征都可根据编程自动测量，测量结果直观显示在屏幕上，并自动保存为PDF和DFQ格式（根据AQDEF由Q-DAS认证）。
07 可直接用于生产现场
可以应对复杂的现场生产环境，支持自动化上下料及自动化测量、支持条形码/二维码/RFID读取器。数秒内即可完成测量，实现快捷高效的质量控制。
08智能解决方案
凭借长度和直径的不同测量范围，以及经过验证的各种夹紧装置，如三爪卡盘、磁吸平台、各种型号顶尖等，可根据用户需求提供智能化的解决方案。
-
选配项
01 可选配长度、直径标准器，使用软件自动标定校准功能。
02 可选配扫码枪，快速扫描输入二维码物料编号及自动选择测量程序。
03 可选配三抓卡盘、磁吸平台、复合式顶尖等高精度配件。
04 可选配工件自动夹紧顶尖功能（自动尾座），配合自动化上下料自动夹紧工件。
-
产品参数
测量长度：100-1500mm
测量直径：0-150mm
测量精度：1.0μm起
可根据客户需求定制不同尺寸
为您提供专业、精准、快速、高标准的解决方案，期待您与我们联系！
